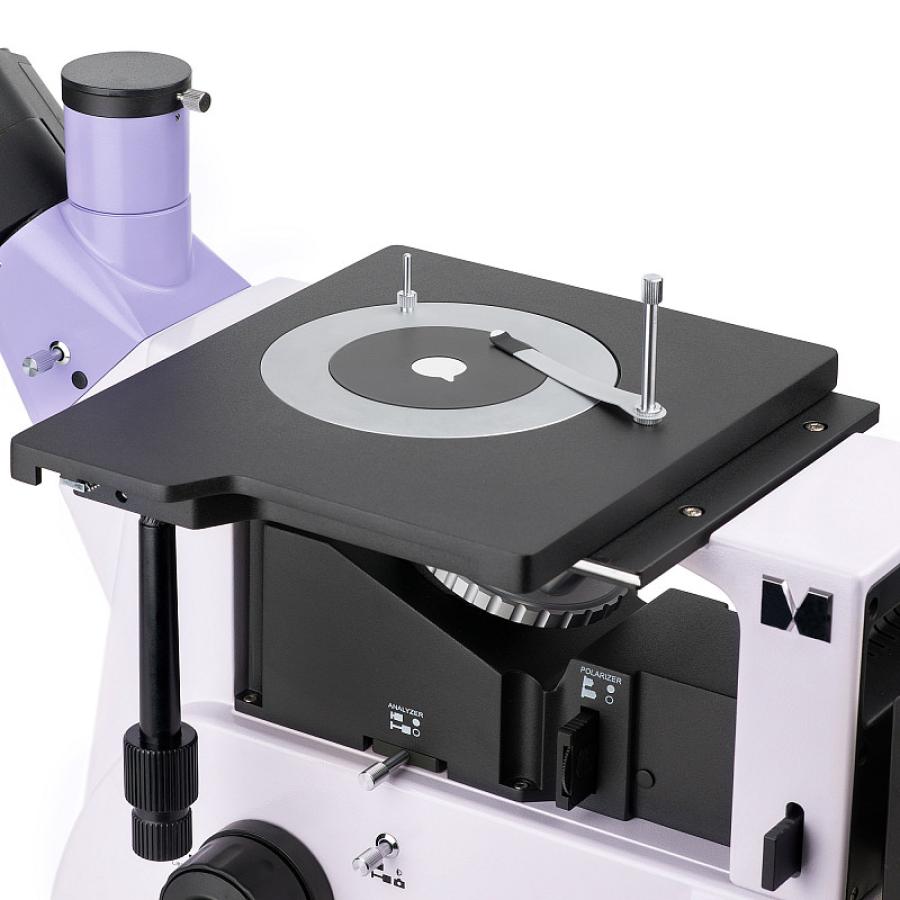

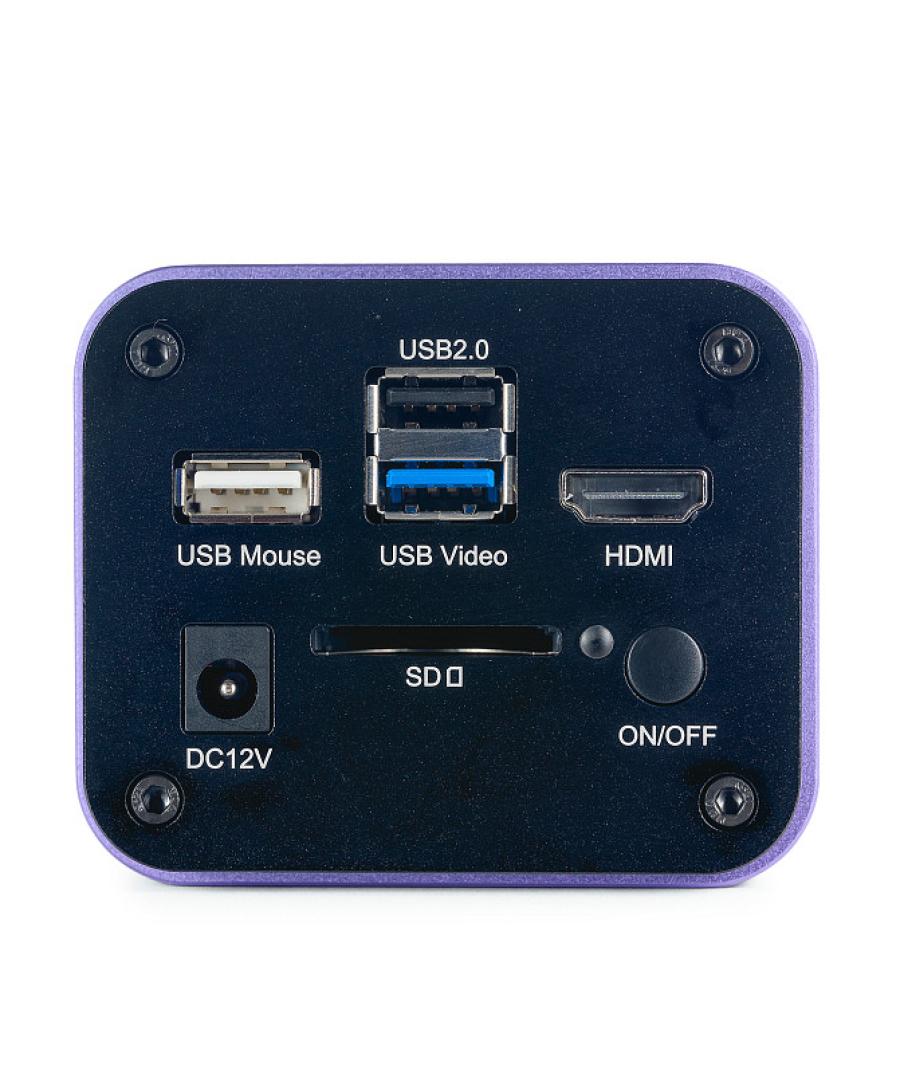

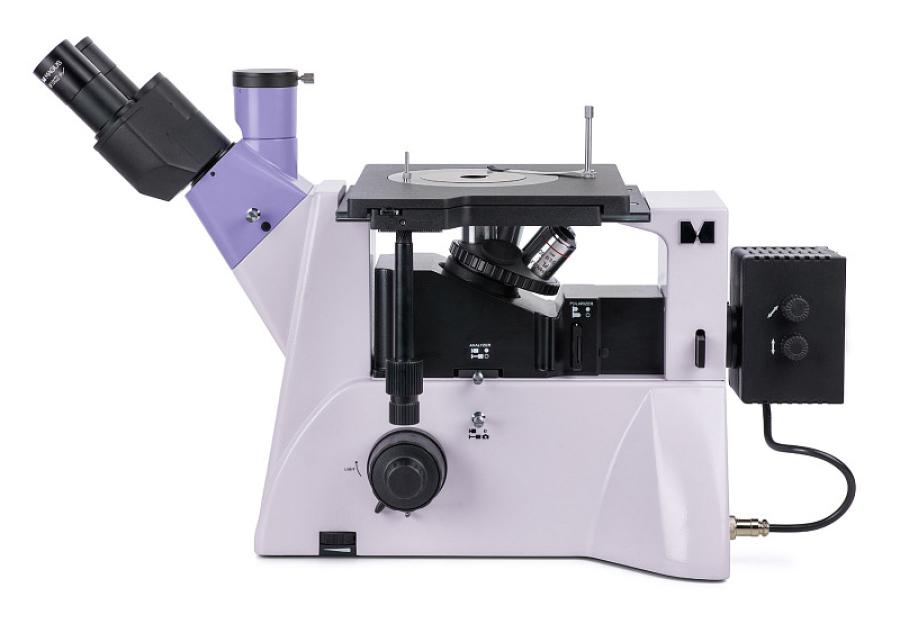

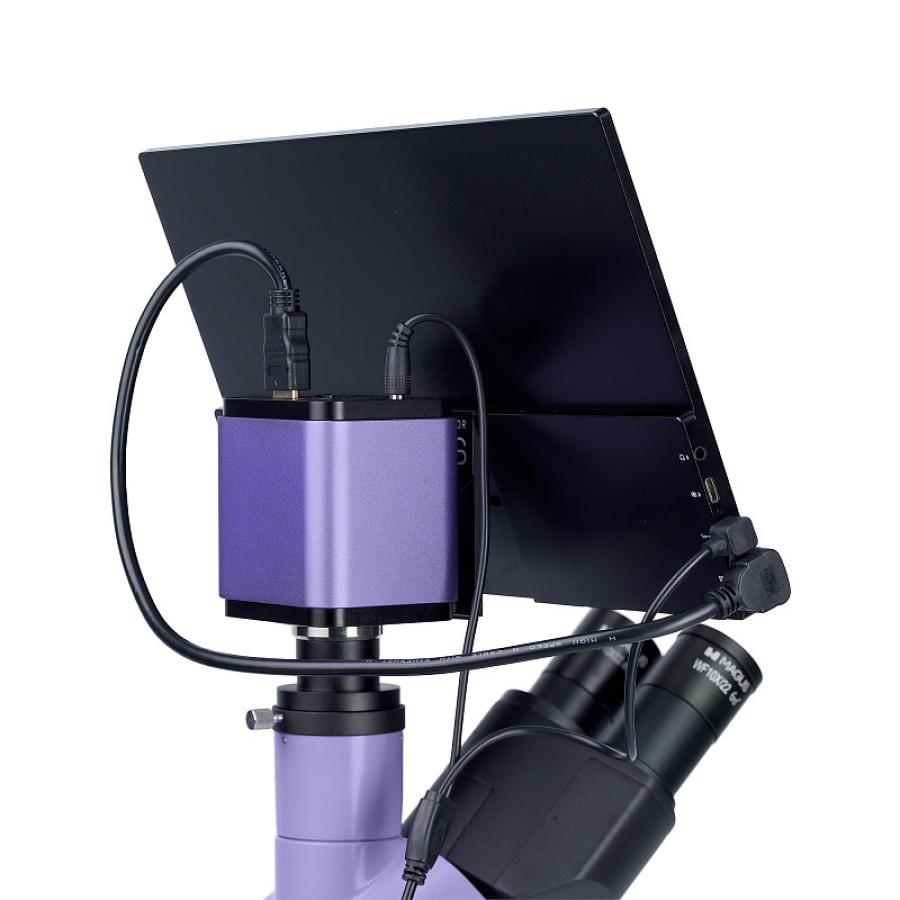

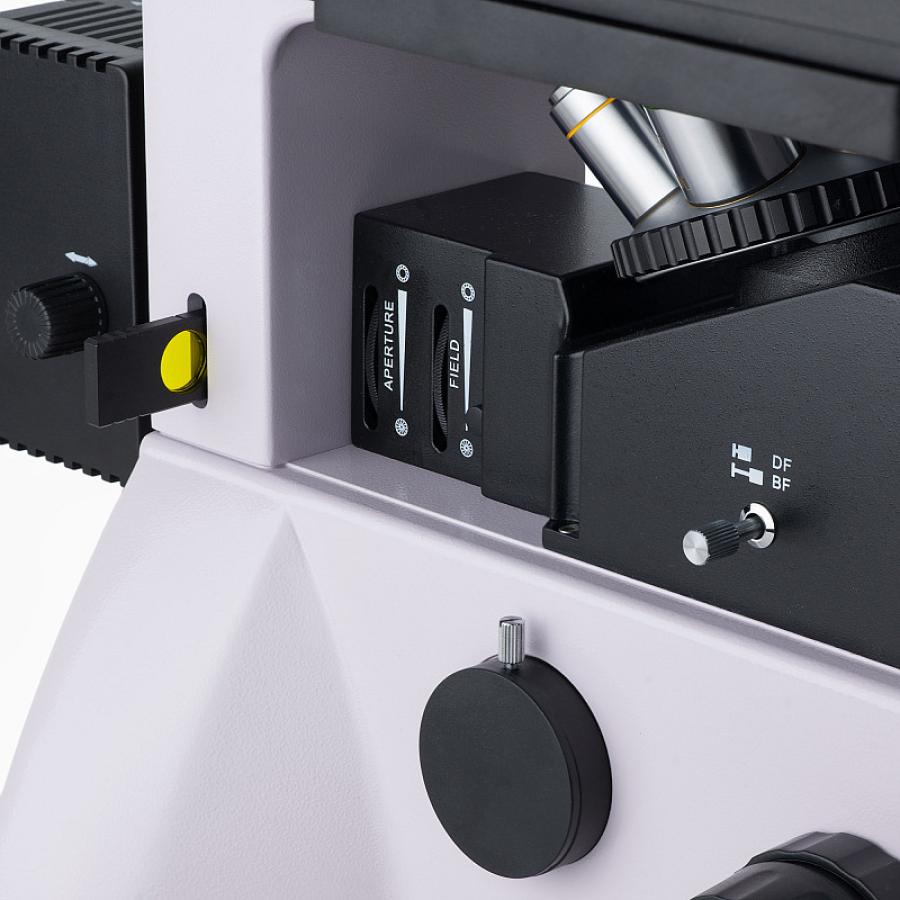

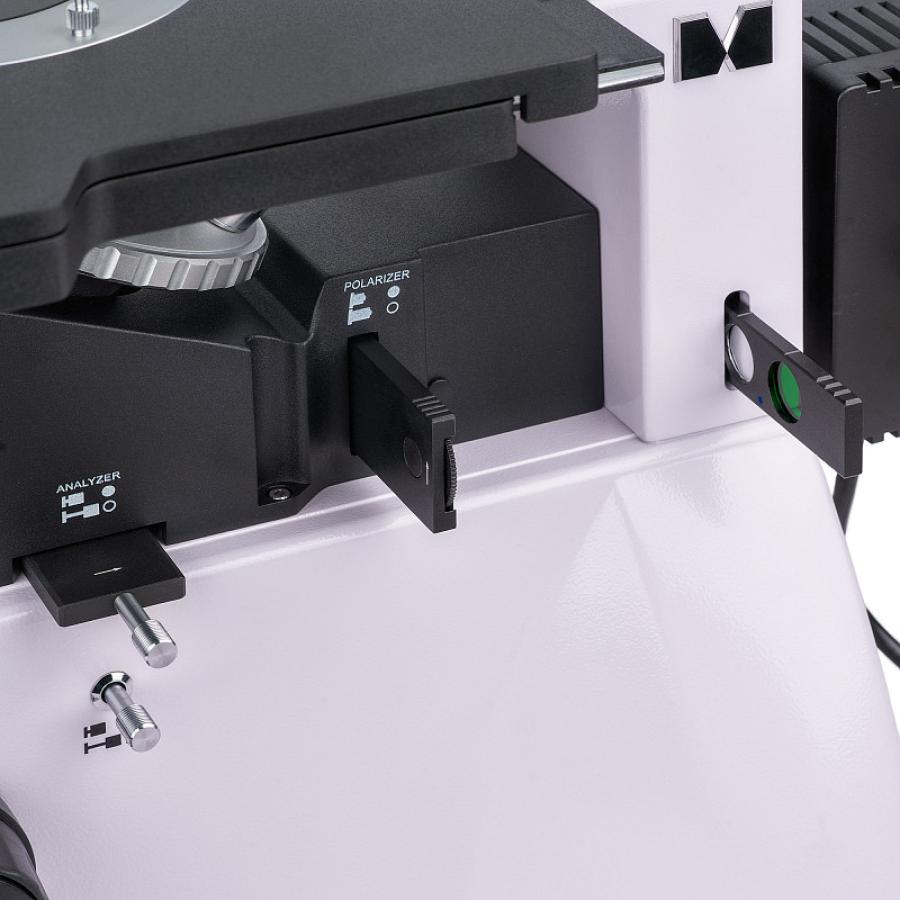

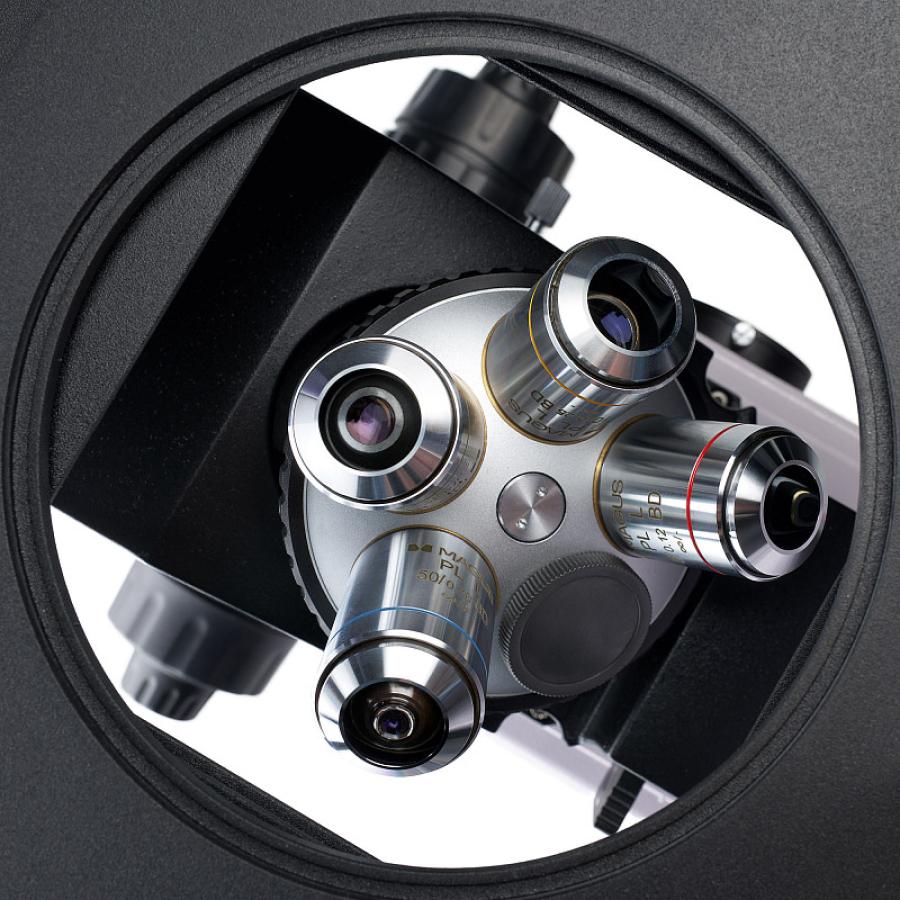

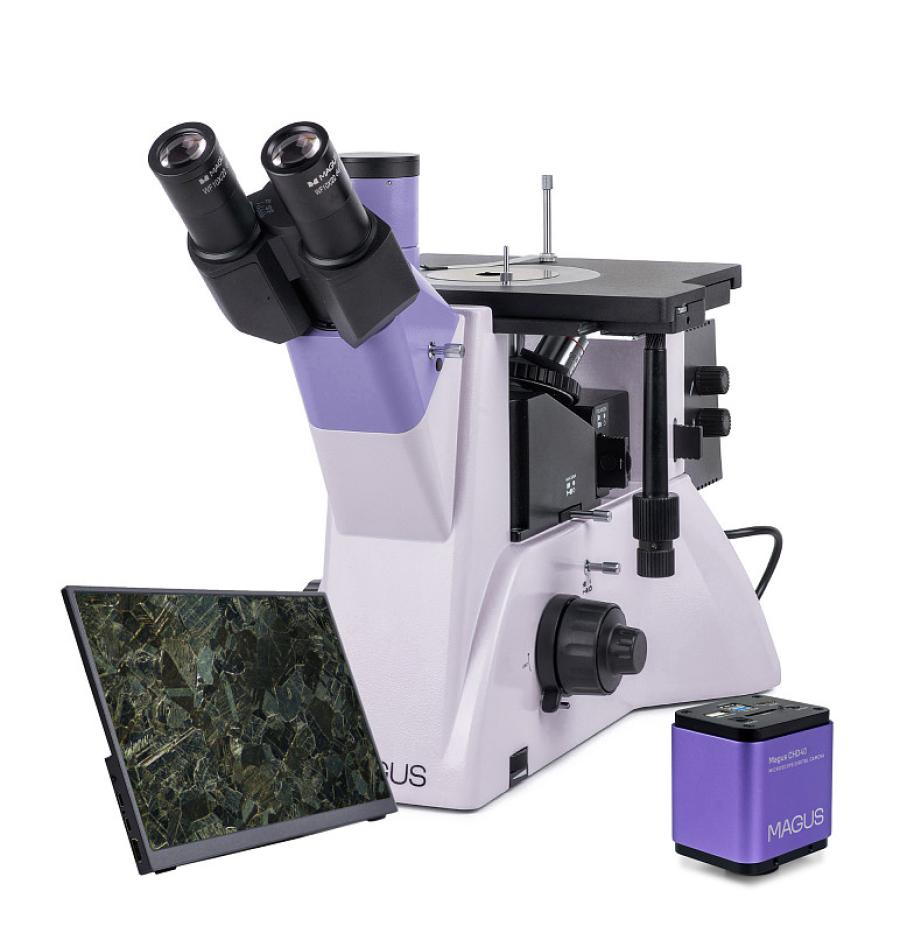

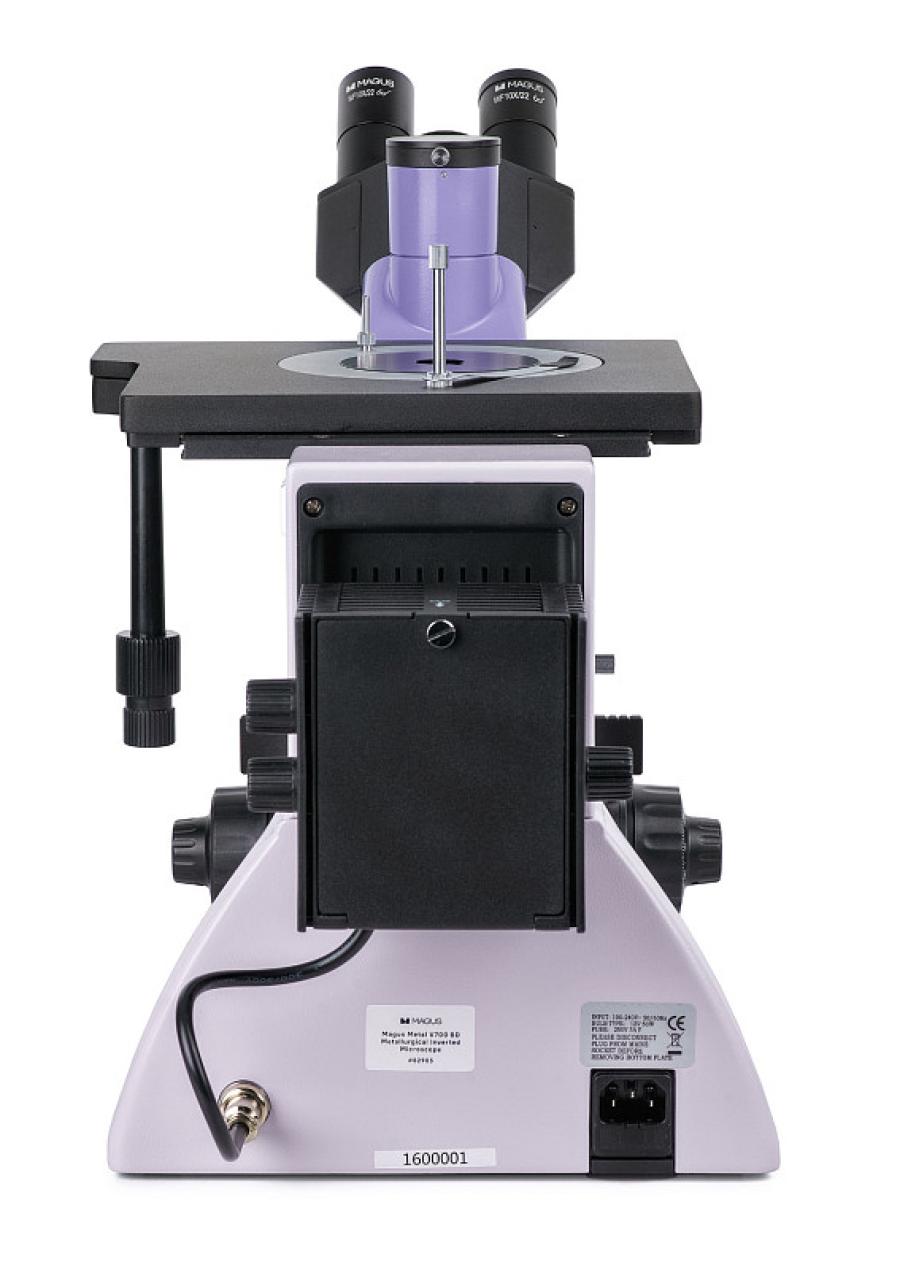

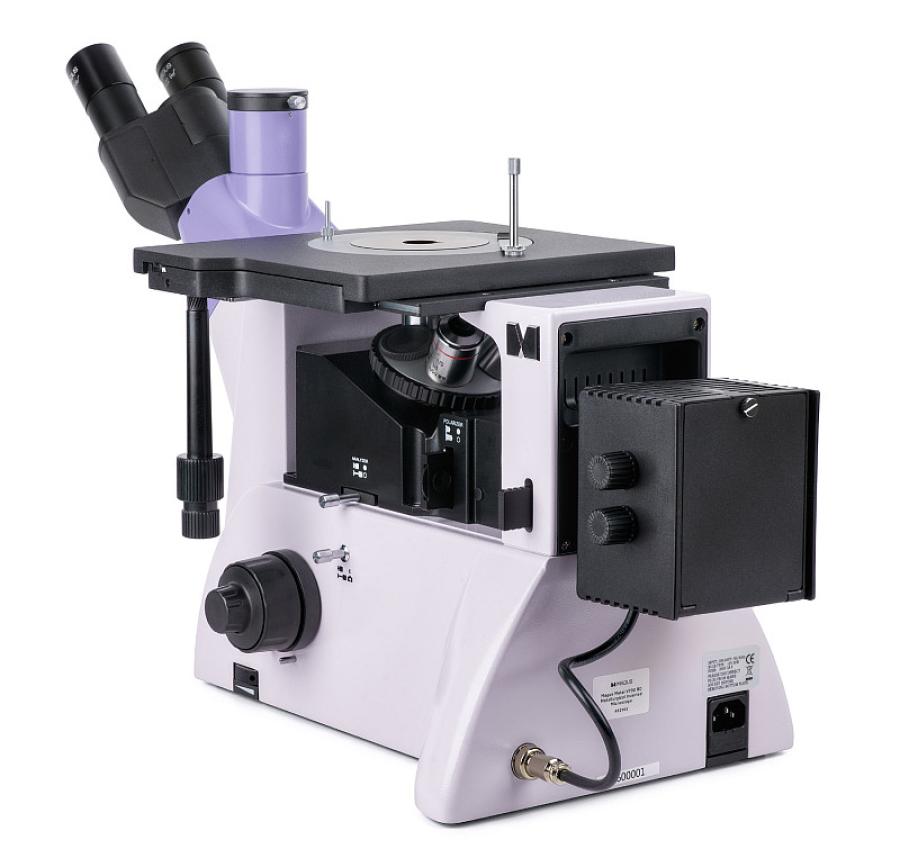

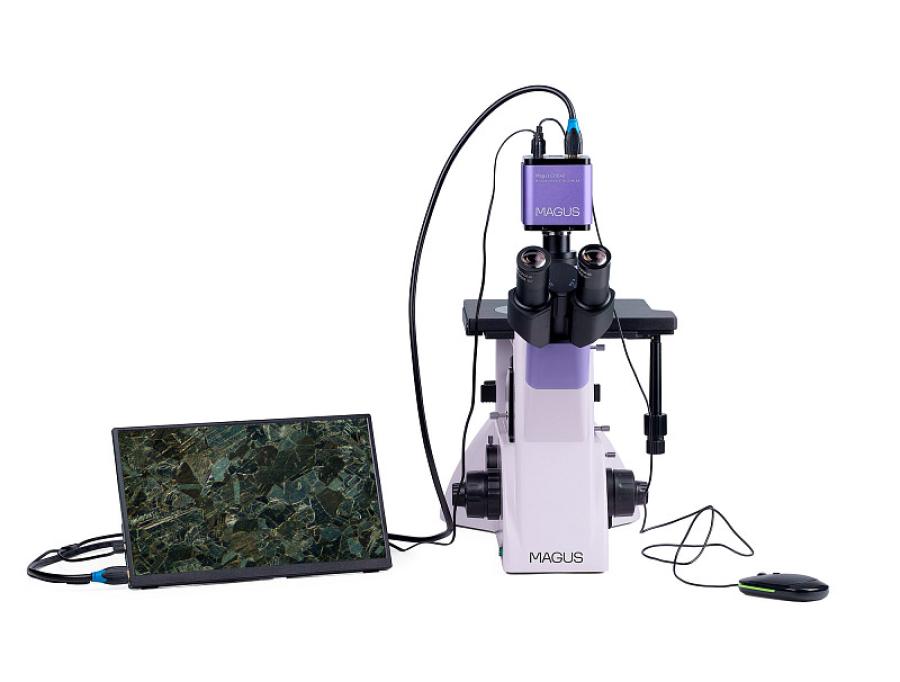

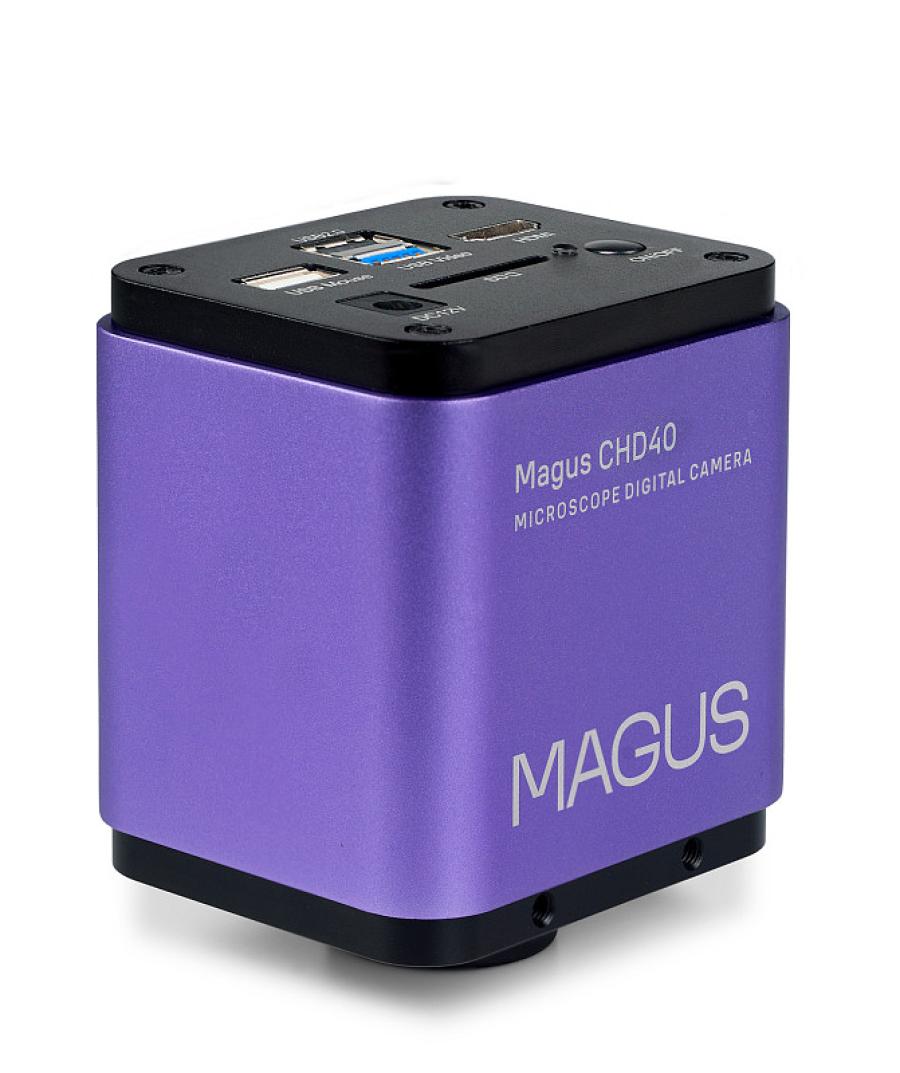

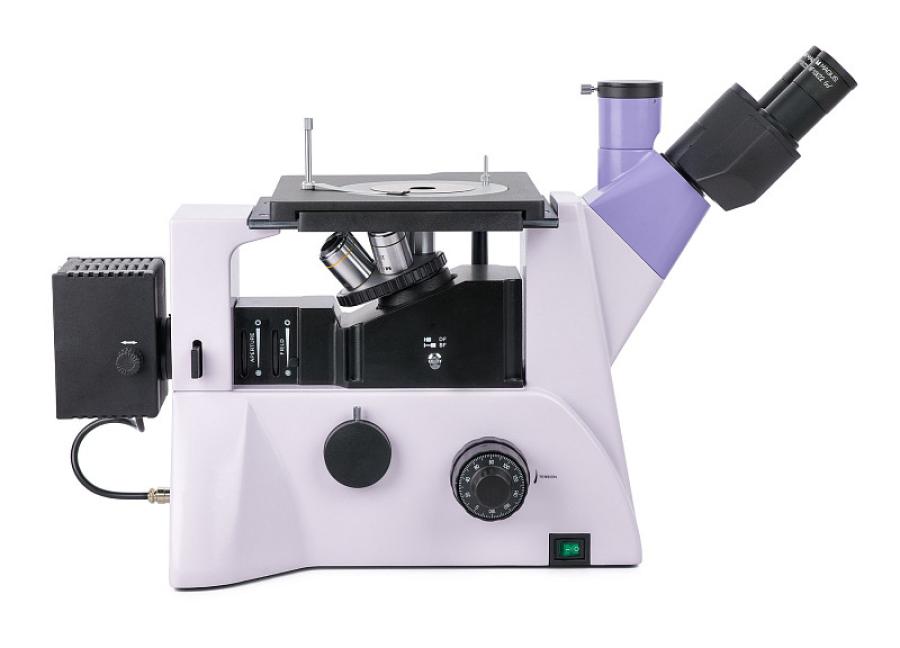

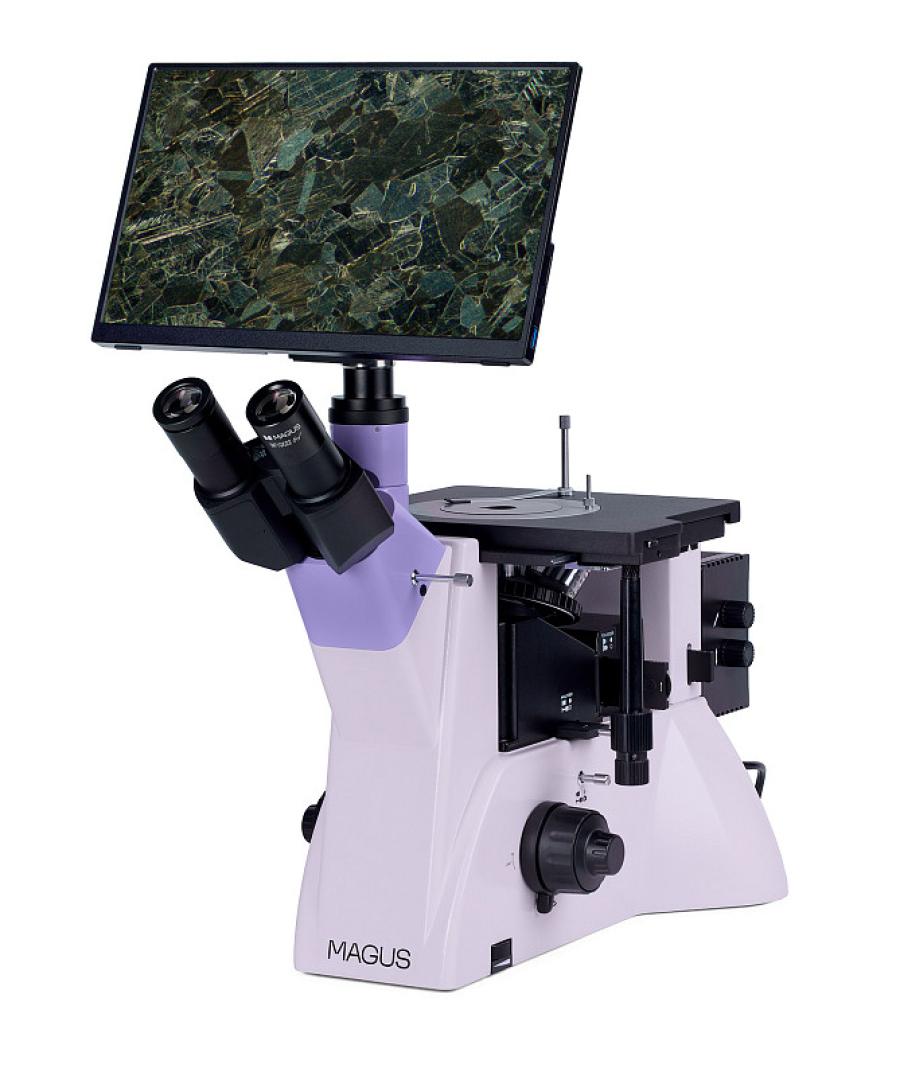

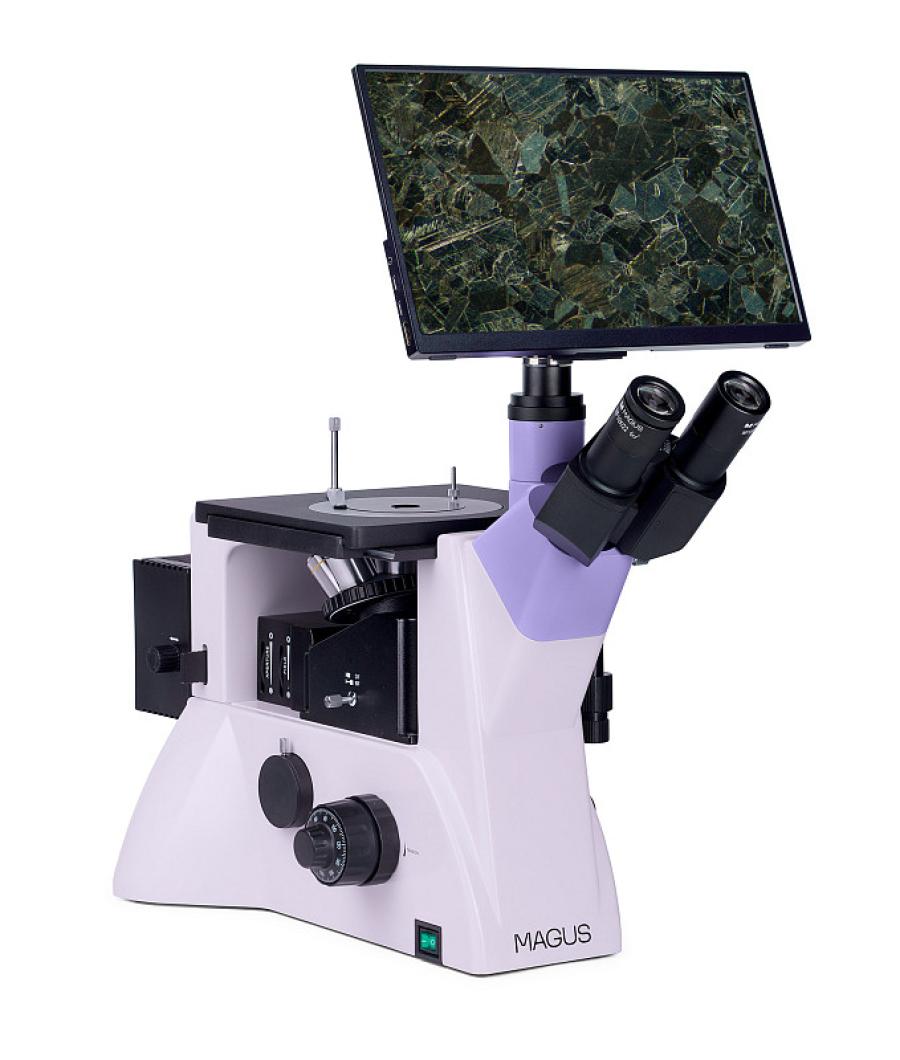

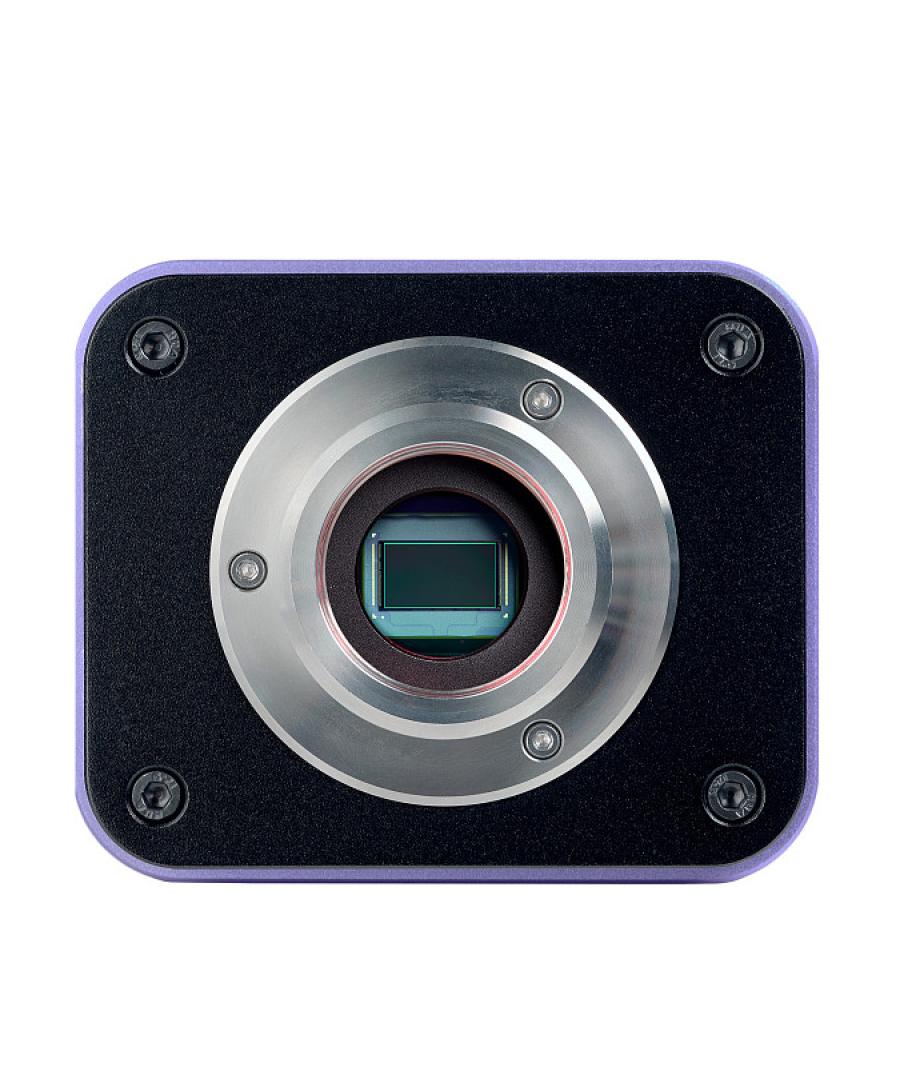

Il Microscopio metallografico MAGUS Metal VD700 BD LCD è un microscopio metallografico invertito digitale: ciò significa che il revolver portaobiettivi è posizionato al di sotto del campione e che le osservazioni sono effettuate in luce riflessa. Tecniche di microscopia disponibili: campo chiaro, campo oscuro o con luce polarizzata. Questo microscopio è usato per l'esame di metalli, leghe, materiali semiconduttori e altri materiali non trasparenti di grandi dimensioni e peso fino a 2 kg. È largamente impiegato in impianti industriali, fabbriche, laboratori di controllo qualità nonché università e centri di ricerca.Fotocamera digitaleMAGUS CHD40 è una fotocamera digitale HDMI con tre interfacce video e passaggio automatico tra Full HD e 4K in base alla risoluzione del monitor.La fotocamera è dotata di un sensore 8 MP e produce immagini realistiche ad una risoluzione 4K (3840x2160 px) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la qualità dell'immagine è Full HD (1920x1080 px).La fotocamera utilizza un'interfaccia HDMI per connettersi direttamente a TV, monitor o proiettore. In questo modo, la fotocamera opera autonomamente senza una connessione a un PC. L'interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. È possibile connetterla la fotocamera a un PC tramite Wi-Fi o USB 3.0. Il video è registrato a 30 fps.La fotocamera combina un'alta velocità FPS e un'elevata larghezza di banda HDMI. I video si presentano quindi brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l'immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l'oggetto in movimento è visualizzato senza ritardi.Monitorl monitor MAGUS MCD40 è progettato per utilizzare un sistema di visualizzazione del microscopio MAGUS.È connesso a una fotocamera montata sul microscopio per visualizzare immagini in tempo reale. Supporta fotocamere con connessione HDMI e risoluzione 4K.Lo schermo è da 13,3 pollici. La matrice IPS offre immagini luminose con ampi angoli di visualizzazione. Se si guarda al display lateralmente la riproduzione del colore non è distorta.È possibile posizionare il display su un tavolo o mensola tramite un supporto pieghevole oppure installarlo direttamente sulla fotocamera o base del microscopio.OtticheIl design del microscopio permetter di assemblare la testata in direzione normale oppure ruotandola di 180°. È possibile installare una fotocamera digitale e un monitor: la testata del microscopio è dotata di tubo trinoculare ed è presente una porta laterale per fotocamera sul telaio. In entrambi i cammini ottici è presente un beam splitter: con rapporto 50:50 e 100:0 per la testata del microscopio, 100:0 e 0:100 per il telaio.Un revolver portaobiettivi per 5 obiettivi è posizionato al di sotto del campione da osservare. Sono presenti 4 slot per installare gli obiettivi inclusi nella confezione e un ulteriore slot per un obiettivo aggiuntivo. Tutti gli obiettivi per questo microscopio sono etichettati come BD, cioè specificatamente progettati per microscopia sia in campo chiaro che in campo oscuro, e hanno una lunga distanza di lavoro.IlluminazioneSorgente luminosa: lampada alogena da 50 W. La luce calda riduce l'affaticamento degli occhi ed è ideale per lunghe ore passate a lavorare al microscopio. Grazie alla potente illuminazione, si ottengono immagini nitide e ricche di dettagli usando qualsiasi tecnica di microscopia e qualsiasi obiettivo. La sorgente luminosa può essere centrata lungo i tre assi e l'illuminazione di Köhler può essere regolata tramite i diaframmi di campo e di apertura. Il sistema di illuminazione per osservazioni in luce riflessa comprende anche un dispositivo di polarizzazione e la necessaria strumentazione per microscopia in campo oscuro.Tavolino e meccanismo di messa a fuoco Al centro del tavolino è posizionata una piastra rotonda e girevole. Possono essere usate piastre diverse, a seconda dell'osservazione che si desidera effettuare: differiscono tra loro per il diametro del foro: 10 mm, 20 mm o 30 mm. Dopo aver posizionato il campione sul tavolino, è possibile fissarlo con un sistema di supporto. Il campione si sposta in modo solidale al tavolino in due direzioni: lungo l'asse X e lungo l'asse Y. I meccanismi di messa a fuoco grossolana (con vite macrometrica dotata di manopola di fissaggio e regolazione della tensione) e fine servono per la regolazione della nitidezza. Le manopole coassiali per la messa a fuoco grossolana e fine (vite macro- e micrometrica) sono posizionate su entrambi i lati in modo da poter appoggiare le mani sul tavolo durante l'uso del microscopio, senza doverle tenere a mezz'aria per regolare lo strumento.AccessoriAggiungendo ulteriori accessori al microscopio MAGUS Metal V700 BD è possibile aumentarne le prestazioni. La gamma di accessori comprende oculari, obiettivi per campo oscuro e campo chiaro con lunga distanza di lavoro, fotocamere digitali e vetrini di calibrazione.Caratteristiche chiave del microscopio:Tavolino con piastra rotonda e fori da 10 mm, 20 mm e 30 mm; adatto all'esame di campioni grandi e pesanti Tecniche di microscopia in campo chiaro, in campo oscuro o con luce polarizzata Possibilità di ruotare la testata del microscopio di 180° durante l'installazioneDue opzioni per l'alloggiamento della fotocamera digitale e l'installazione di un monitor: il tubo trinoculare e la porta laterale per la fotocamera; beam splitter: 100:0 e 0:100 nel telaio del microscopio, 50:50 e 100:0 nella testata trinocularePotente illuminazione con lampada alogena (50 W) per osservazioni confortevoli usando tecniche in campo oscuro, controllo della luminosità, illuminazione di Köhler, filtri colorati e sorgente di luce che può essere centrata su tre assiAccessori optional per migliorare le prestazioni del microscopioCaratteristiche chiave della fotocamera:La fotocamera funziona in autonomia senza una connessione a un PC tramite interfaccia HDMI. È possibile connettersi a un PC tramite Wi-Fi e interfaccia USB 3.0Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor30 fps per l'osservazione di oggetti in movimento, registrazioni video, e spostamento del campione senza ritardi né scattiIl sensore CMOS SONY Exmor/ Starvis retroilluminato a colori offre immagini con basso rumore e un'alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi.Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolariLa confezione contiene:Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (1,5 m), mouse con USB, scheda di memoria SD da 32 GB, adattatore USB Wi-Fi (2 pz), adattatore di alimentazione AC da 12 V/1 A (Euro), CD di installazione con driver e software, manuale utente e certificato di garanzia)Monitor LCD MAGUS MCD40Stativo con ingresso di alimentazione, meccanismo di messa a fuoco, tavolino e revolver portaobiettiviIlluminatore per osservazioni in luce riflessa con alloggiamento per lampadina Testata trinoculareObiettivo planacromatico all'infinito: PL L5x/0,12 BD WD 9,7 mmObiettivo planacromatico all'infinito: PL L10x/0,25 BD WD 9,3 mmObiettivo planacromatico all'infinito: PL L20x/0,40 BD WD 7,2 mmObiettivo planacromatico all'infinito: PL L50х/0,70 BD WD 2,5 mmOculare 10x/22 mm con lunga estrazione pupillare (2 pz.)Adattatore C-mount 1xChiave a brugolaCavo di alimentazione per rete ACCopertura antipolvereManuale utente e certificato di garanziaDisponibili su richiesta:Oculare 10x/22 mm con scala graduataOculare 12,5x/14 mm (2 pz.)Oculare 15x/15 mm (2 pz.)Oculare 20x/12 mm (2 pz.)Oculare 25x/9 mm (2 pz.)Obiettivo planacromatico all'infinito: PL L40x/0,60 BD WD 3,0 mmObiettivo planacromatico all'infinito: PL L60x/0,70 BD WD: 1,9 mmObiettivo planacromatico all'infinito: PL L80x/0,80 BD WD: 0,8 mmObiettivo planacromatico all'infinito: PL L100х/0,85 (a secco) BD WD: 0,4 mmVetrino di calibrazioneMarchioMAGUSGaranzia5 anniEAN5905555018492Dimensione confezione (LxPxH)49x34x68 cmPeso spedizione19.25 kg=== Delimitatore ===MonitorTipoluce/ottico, metallograficoTipo di testata del microscopioschermo digitale/monitor PC, trinoculareTestataSiedentopf, girevole a 180°Angolo di inclinazione della testata45°Ingrandimento, x50 — 500Range di ingrandimentoda 200x a 800xIngrandimento, x (opzionale)50–1000/1250/1500/2000/2500Diametro tubo oculare, mm30Oculari10х/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14; 15x/15; 20x/12; 25x/9)Obiettiviplanacromatico all'infinito: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; altezza parfocale 45 mm (*opzionale: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (a secco))Revolver portaobiettiviper 5 obiettiviDistanza di lavoro, mm9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x)Distanza interpupillare, mm48 — 75Tavolino, mm242x200Range di movimento del tavolino, mm30/30Caratteristiche tavolinomeccanico a due assi, piastra girevole da Ø130 mm con fori da Ø10 mm, Ø20 mm e Ø30 mmDiaframmacampo e apertura integratiFuococoassiale, messa a fuoco grossolana (con manopola di regolazione della tensione della vite micrometrica e manopola di fissaggio) e messa a fuoco fine (vite micrometrica da 0,002 mm)Corpolega di alluminio di CNCIlluminazionealogenaRegolazione della luminositàyesAlimentazione220±22 V, 50 Hz, AC 110–220 V, DC 5–12 V/1 A (Tipo C), rete ACTipo di sorgente luminosa12 V/50 WFiltri otticiverde, blu, giallo, satinatoRange temperature di funzionamento, °C-15 — 55Range temperature di funzionamento, °C5 — 35Elementi extraanalizzatore e polarizzatore rimovibili, dispositivo a campo scuroPossibilità di connettere equipaggiamento aggiuntivoadattatore Wi-Fi (USB), chiavetta (USB), mouse con USBLivello utenteprofessionisti, utenti espertiLivello di difficoltà assemblaggio e installazionecomplicatoApplicazionemetallografico Posizione illuminazioneinferiore (luce riflessa)Metodo di ricercacampo chiaro, campo scuro, luce polarizzataSet con astuccio/custodia/borsacopertura anti polvereSensoreSony Exmor/Starvis CMOSA colori/monocromaticoa colori Megapixel8Risoluzione massima, px3840x2160Dimensione sensore1/1,2'' (11,14x6,26 mm)Dimensione pixel, µm2.9x2.9Connettori di interfacciaHDMI 1,4, USB 3.0, Wi-FiScheda di memoriaSD fino a 32 GBSensibilità alla luce1028 mV con 1/30 sRapporto segnale/rumore0,13 mV con 1/30 sTempo di esposizione0,014 ms – 1000 msRegistrazione videoyesFrequenza dei fotogrammi, fps@risoluzione30@1920x1080 (Wi-Fi), 30@3840x2160 (HDMI), 30@3840x2160 (USB 3.0)Luogo di installazionetubo trinoculare, tubo ottico anziché oculareFormato immagine*.jpg, *.tifFormato video*.h264/*.h265, *.mp4Range spettrale, nm380-650 (filtro IR integrato)Tipo di otturatoreERS (otturatore elettronico a tendina)SoftwareHDMI: integrato; USB: MAGUS ViewRequisiti di sistemaWindows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 4 GB di RAM, porta USB 2.0, RJ45, schermo da 19" o più grandeTipo di montaturapasso CAlimentazione fotocameraadattatore DC 12 V, 1 ASpecifiche dell'adattatore di alimentazione DCingresso: tensione AC 100–240 V, 50/60 Hz, uscita: tensione DC 12 V/1 ARange temperature di funzionamento fotocamera, °C-10 — 50Intervallo operativo di umidità, %10 — 90Intervallo operativo di umidità, %30 — 80Tipo di matriceIPSDiagonale display, pollici13.3Risoluzione display, px3840x2160 (4K)Formato16:9Luminosità, cd/m²400Numero di colori visualizzati16,7 mContrasto1000:1Angolo di visualizzazione orizzontale/verticale, °178/178Dimensioni dell'area visibile dello schermo (LxA), mm295x165Passo dei pixel (LxA), mm0,154x0,154Frequenza della sorgente ottica, Hz60Retroilluminazione del tipo di matriceLEDDurata retroilluminazione LED, h50000InterfacciaHDMIConsumo energetico, W12 (max.)
